NSFOCUS BVS
產品體系結構

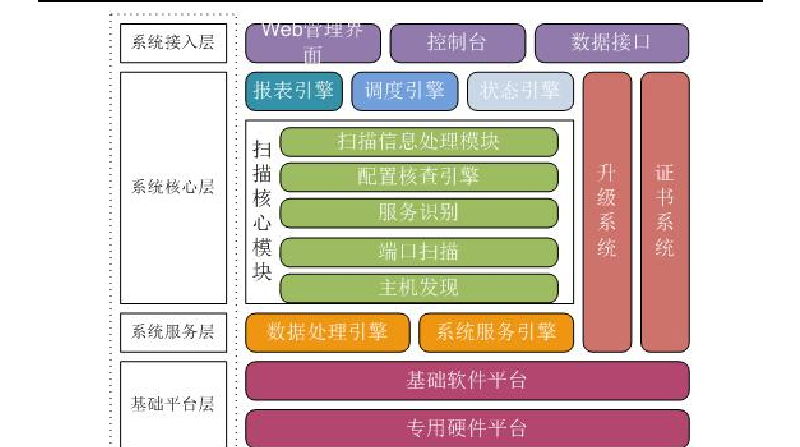

NSFOCUS BVS 是基于 WEB 的管理方式，用戶使用瀏覽器通過 SSL 加密通道和系統 WEB 界面模塊進行交互，方便用戶管理。NSFOCUS BVS 采用模塊化設計，從底層到上層分為基礎平臺層、系統服務層、系統核心層、系統接入層,內部整體工作架構如下圖所示。
1. 基礎平臺層功能
基礎平臺包含專用硬件平臺和基礎軟件平臺。
專用硬件平臺包含四款綠盟科技基礎硬件平臺，分別對應便攜型號 RSAS NX3-P，精簡型號 RSAS NX3-X，標準型號 RSAS NX3-S，企業版型號 RSAS NX3-E。
基礎軟件平臺包含了綠盟科技定制操作系統、文件系統、硬盤加密解密、應用程序加密解密、輸入輸出加密解密、IPv4/IPv6 網絡服務、內置數據庫、Web 服務、程序運行環境等功能。
2. 系統服務層功能
系統服務層包含數據處理引擎和系統服務引擎。
數據處理引擎是系統內部的數據接口，提供了數據庫訪問、數據緩存、數據同步等功能。數據處理引擎屏蔽了數據庫系統操作的細節，減少數據庫的連接，優化數據庫的訪問，緩存常用和計算復雜的數據，集中處理數據的邏輯，降低了其他功能模塊的維護工作量。
系統服務引擎是系統內部的功能接口，提供了系統還原點備份與恢復、任務數據導入導出等功能。系統服務引擎解耦了前臺操作和后臺操作，后臺功能以特定的權限運行，增加了系統的安全性。
3. 系統核心層功能
系統核心層是產品的核心，提供最具競爭力的功能，包含配置核查，強大的模板等，有較多可擴展的模塊和插件。
報表引擎是報表展示的核心處理模塊，能夠提供 HTML、WORD、EXCEL、PDF 等多種報表格式。
調度引擎是掃描工作的協調中心，根據用戶操作的不同可能有立即執行的任務、定時執行的任務、周期執行的任務等，檢測出任務的類型和優先級，進行者配置檢查。
狀態引擎是系統狀態的協調中心，主要包含系統資源狀態信息、系統的授權證書信息、 BDB 配置項、任務執行進度信息、升級進度信息等。
證書系統提供了產品可授權使用的信息，包含購買用戶、設備 HASH 值、授權 IP 數、授權使用模塊、授權起止信息等。
升級系統提供了產品更新的能力，為掃描插件更新、產品功能更新、產品反饋修改等提供了可能。
4. 系統接入層功能
系統接入層包含了用戶通過瀏覽器訪問 Web 頁面、通過串口訪問控制臺、通過數據接口進行數據交互等方式，其中數據接口包含進行二次開發的數據接口、A 接口、SNMP Trap 等。
產品特色
1. 豐富、權威的 Checklist 知識庫
綠盟科技擁有一支業內領先的安全服務團隊，擁有多位 PMP、CISA、BS7799 LA、ISO 27001 LA、CISSP、CISP、CCIE、CIW、COBIT、ITIL 等國際/國內認證專家，經過 7 年專業安全服務的執著實踐，形成了國內最完善的專業安全服務體系和專業安全服務方法論，制定了完善詳細的安全配置檢查點。
經過專業團隊不斷在安全服務實踐中進行 Checklist 知識庫的完善，NSFOCUS BVS 產品已經支持近 30 種網絡系統類型配置檢查能力，覆蓋操作系統、數據庫、網絡設備、中間件等常見網絡設備。另外，產品還支持符合移動、電信等多個行業性質規范的配置檢查模板，以及滿足等級保護要求的配置檢查模板，形成了經過專家在實踐中驗證的權威、完備的 Checklist知識庫。
2. 結合等級保護的安全配置檢查
在等級保護檢查、測評、整改工作過程中，對定級業務系統進行對應級別的安全風險檢查是技術方面的必要工作。NSFOCUS BVS 產品根據綠盟科技安全服務團隊的經驗積累，對國家等級保護規范進行了細化整理，把技術要求落實到每一種網絡設備的配置檢查工作上NSFOCUS BVS 能夠結合等級保護工作過程，對業務系統資產進行等保定級跟蹤，根據資產定級自動進行對應級別的安全配置檢查，對合規情況進行等保符合性報告，保證系統建設符合等保要求、促使等保監督檢查工作高效執行。
3. 結合授權認證系統簡化配置檢查操作
安全配置檢查工作需要具備被檢查目標的賬號、密碼等授權信息，登錄到被檢查目標設備中，執行配置查看命令列舉配置信息，然后與規范要求進行對比，得到合規及不合規的配置項，自動化的配置檢查過程也類似，需要目標系統的賬號、密碼等授權信息，對數量眾多的網絡設備的安全配置檢查，每一組目標系統的賬號、密碼由管理員維護和錄入，工作量巨大，也容易出錯。
一些企業部門已經部署了 4A 認證授權系統或者堡壘機運維審計系統，能夠很好的維護業務系統中各主機、設備的登錄授權信息，NSFOCUS BVS 充分考慮配置檢查工作的方便性，能夠和 4A 系統或者堡壘機系統對接，自動化獲取被檢查目標系統的登錄授權信息，批量檢查業務系統安全配置，使配置檢查操作簡單易用。

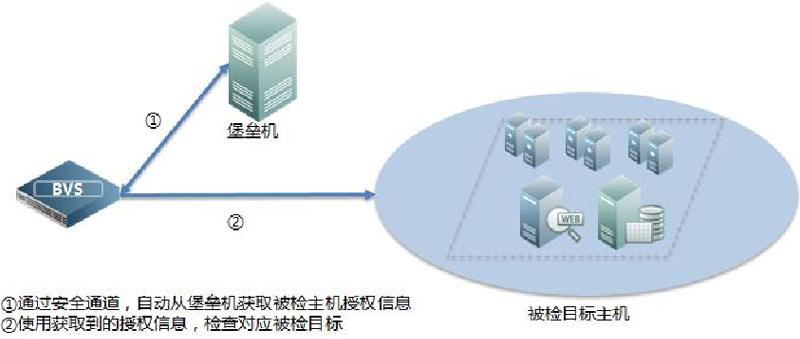

NSFOCUS BVS 通過堡壘機獲取授權信息
4. 自定義安全配置檢查項目
通常網絡環境的情況是，設備類型逐漸增多，各種服務平臺被應用，應用軟件不斷更新升級，這些變化給安全配置檢查帶來一定的困難。
作為 Checklist 知識庫的補充，NSFOCUS BVS 提供自定義安全配置檢查功能，可以由用戶根據需要或者行業標準，自行制定對目標系統執行的各種安全配置檢查操作，可以形成針對自身企業或行業的自定義安全配置檢查模板。
自定義安全配置檢查的功能讓安全管理員能夠很好的適應網絡情況的變化，對產品暫不支持的安全規范或配置檢查點，都可以通過自定義安全配置檢查功能輕松實現。
5. 基于業務系統的資產管理
安全配置檢查系統上線之前，要對業務系統資產進行梳理，收集資產系統類型、授權認證、訪問跳轉等信息，對資產按照業務系統進行組織錄入到安全配置檢查工具中，尤其是經過等級保護定級的業務系統，資產信息要記錄等級保護定級信息。
NSFOCUS BVS 能夠靈活的根據業務系統 IP 地址群組組織資產信息，梳理后的資產信息形成直觀的資產樹狀結構視圖展示，并存儲資產系統類型、權重、等保定級等信息。圍繞業務系統資產信息，可以方便進行下一步的安全配置檢查、合規性報告、整改審計等各項工作。
6. 靈活的部署方案
業務系統的多樣性，決定了 IT 網絡建設環境不盡相同，對于脆弱性管理產品來講，沒有靈活的部署方案適應多種網絡環境，就意味著有些網絡無法接入或者建設成本極大增加。
NSFOCUS BVS 提供了多種靈活的部署方式，能夠滿足復雜的網絡環境下的部署，并且優先應用輕量級部署方案，最大程度降低安全建設成本。NSFOCUS BVS 支持單機單網絡、單機多網絡、安全平臺分布式管理、跳板機跳轉等多種部署方式，靈活適應各種網絡拓撲環境，便于擴展。
另外，考慮到虛擬化和 IPv6 網絡的逐步應用，NSFOCUS BVS 也支持通過虛擬化鏡像方式在虛擬化環境下直接部署，支持 IPv6 網絡環境下的部署和漏洞掃描。
實施過程
NSFOCUS BVS 上線到能夠開始投入日常運維，需要經過 3 個步驟的準備：系統部署上線、業務系統資產梳理、業務系統安全配置基線調整和確定。NSFCOCUS BVS 能支持多種網絡環境，部署簡單，下面主要介紹一下業務系統資產梳理、安全基線調整和確定過程。
1. 業務系統資產梳理
業務系統中每一個網絡設備都是整個系統安全風險的脆弱性環節，對每一個業務系統資產進行梳理，了解資產的網絡拓撲劃分，有哪些業務支持系統類型，以及網絡邊界，所有這些工作是進行系統安全配置檢查的預備性基礎工作。
對業務系統資產的梳理需要關注低層支撐系統，如操作系統，和支撐的數據庫、網絡中間件，以及網絡邊界的路由器、交換機、防火墻等設備，收集所有這些系統的廠商、型號、版本等信息、并整理這些系統具備管理員權限的賬號授權信息，是否需要經過跳板機跳轉才能訪問。對于系統賬號信息建議收集整理后單獨保存，保障信息的安全性。

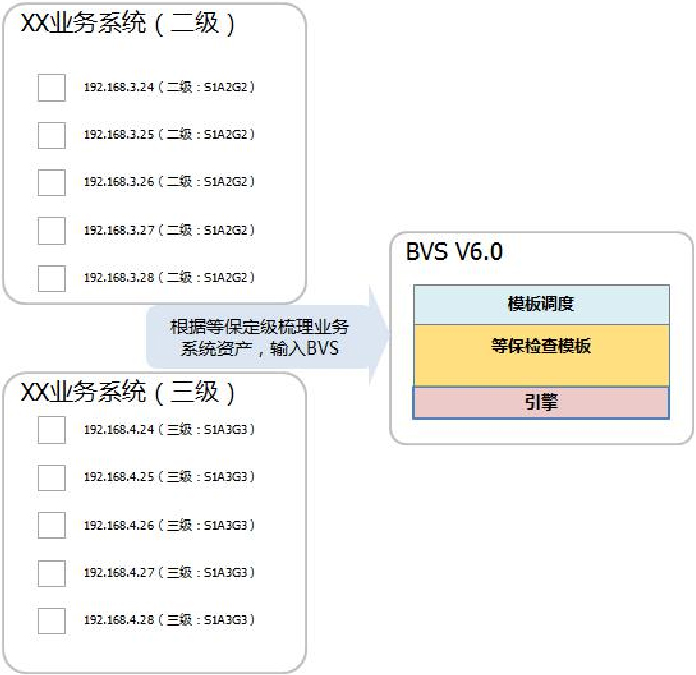

NSFOCUS BVS 業務系統資產定級信息梳理示意
資產信息錄入整理后，即可錄入到 NSFOCUS BVS 產品中，NSFOCUS BVS 提供通過離線文件便捷的導入到產品中的功能。另外，對于需要滿足等級保護要求的系統，還需要錄入資產的等級保護定級信息。

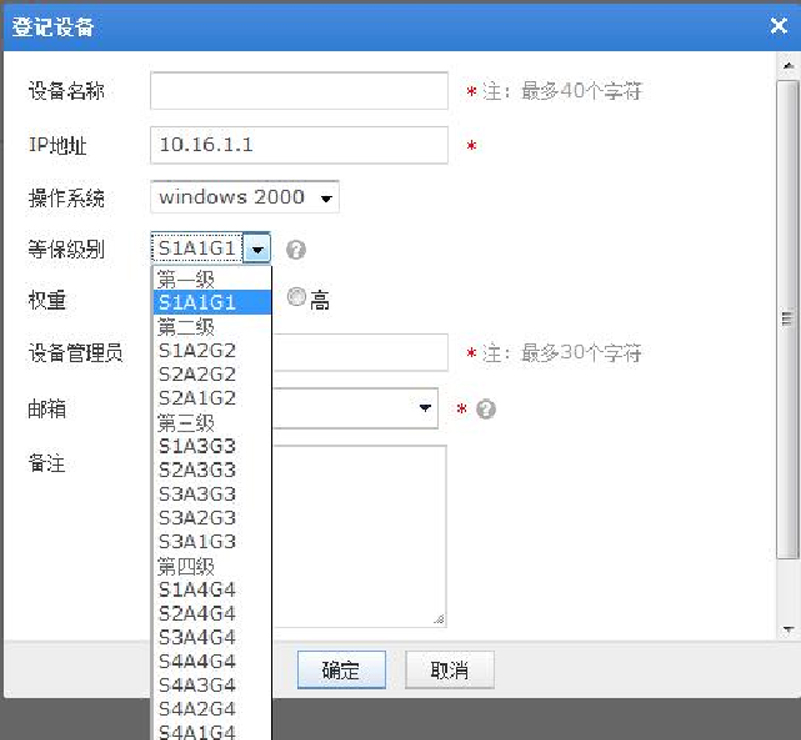

NSFOCUS BVS 業務系統資產定級信息管理
2. 業務系統安全配置基線確定
安全配置規范中的要求，對不同的業務系統不應該是一成不變的，如何即滿足業務系統的可用性和有滿足業務系統的安全性是一個綜合考慮的過程，每一類業務系統的業務要求不同，可能需要安全配置的要求也進行對應的調整，對業務系統運行有影響的安全配置需要慎重采用。所以在安全配置核查系統上線前，安全配置規范需要根據不同業務系統的特性進行調整，形成針對每一類業務系統的安全配置基線，是保障業務可用和系統安全的重要過程。
NSFOCUS BVS 支持安全配置檢查模板的微調修改和全新安全配置檢查模板的自定義，通過這個這兩種功能，很好的支持了上線前業務系統安全配置基線確定工作的要求。
NSFOCUS BVS 配置檢查模板修改
典型應用
NSFOCUS BVS 貼合安全管理流程，能夠支持業務系統資產管理、安全配置檢查、安全風險報警、安全風險審計等各個安全配置檢查環境的使用，并能夠適應多種網絡環境，靈活的部署在用戶網絡中進行檢查。NSFOCUS BVS 常被應用于監管機構安全檢查、安全運維工作的定期安全風險檢查、以及為第三方安全管理平臺提供安全風險數據。
1. 監督、檢查或小規模網絡安全運維
小規模網絡下單獨部署漏洞掃描產品，完成全部網絡的安全檢查，是傳統使用方法。 NSFOCUS BVS 可以部署應用在小規模網絡安全運維環境中，另外，針對需要攜帶設備到現場的監督檢查使用要求，提供了便攜式工業硬件的 BVS NX3-P 型號。使用 NSFOCUS BVS，通過簡單部署即可完成業務系統安全配置檢查工作。

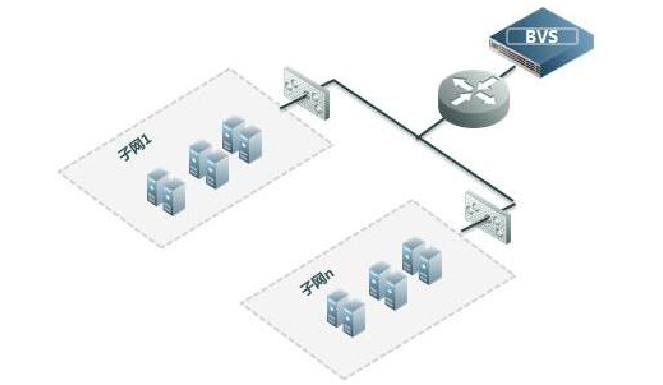

NSFOCUS BVS 單機部署

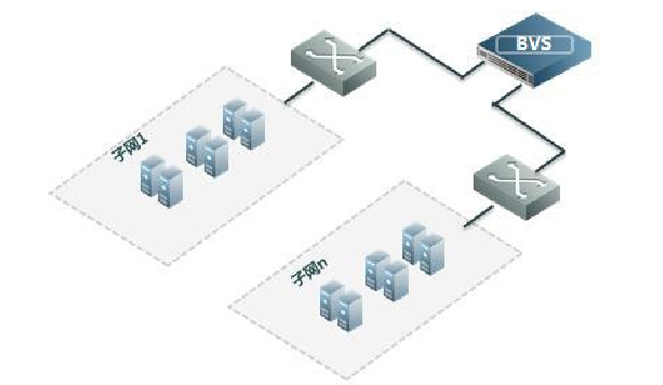

2. 中小規模多子網安全運維
3. 第三方系統集成

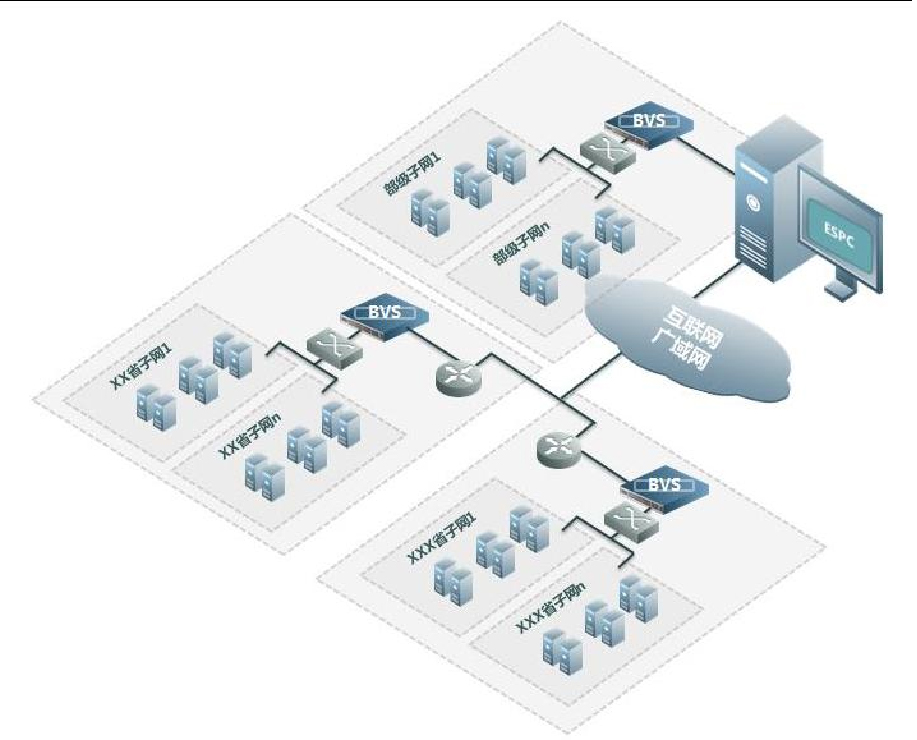

4. 大規模網絡安全運維
